活性炭塔的焊接与选用原则

 活性炭塔的焊接与选用原则



摘要： 本文详细阐述了活性炭塔焊接的关键要点与工艺要求，以及在实际应用中活性炭塔的选用原则。通过对焊接技术和选用因素的深入分析，旨在为相关工程人员在活性炭塔的制造、安装及选型过程中提供全面的参考依据，以确保活性炭塔的性能、安全性和可靠性，满足不同工况下的应用需求。



 一、引言

活性炭塔作为一种重要的环保设备，广泛应用于废气处理、空气净化、水处理等***域。其有效运行依赖于高质量的制造与合理的选型，而焊接质量直接关系到活性炭塔的结构强度和密封性，选用原则则决定了活性炭塔在不同工况下的适应性和处理效果。因此，深入了解活性炭塔的焊接与选用原则具有极为重要的意义。



 二、活性炭塔的焊接



 （一）焊接材料的选择

1. 母材匹配

根据活性炭塔的材质，选择合适的焊接材料。若活性炭塔主体采用不锈钢材质，如 304 或 316 不锈钢，应选用与母材化学成分和机械性能相近的焊条或焊丝。例如，对于 304 不锈钢，常用的焊条有 E308L - 16 或 E309L - 16 等，焊丝可选用 H0Cr21Ni10 或 ER308L 等。这样可以保证焊缝的耐腐蚀性和力学性能与母材相匹配，避免因材质差异导致的电化学腐蚀或强度不足问题。

2. 耐腐蚀性考虑

在一些腐蚀性较强的环境中，如处理酸性废气或碱性废水时，除了考虑与母材的匹配外，还需着重关注焊接材料的耐腐蚀性。对于***殊的腐蚀介质，可能需要选用具有更高耐腐蚀性的***种焊材。例如，在处理含氯离子的废气时，可选用含有钼元素的不锈钢焊材，如 E316L - 16 焊条，以提高焊缝对氯离子腐蚀的抵抗能力。



 （二）焊接方法的确定

1. 手工电弧焊

手工电弧焊是一种常用的焊接方法，具有设备简单、操作灵活等***点。适用于活性炭塔的现场安装和小面积修补焊接。在进行手工电弧焊时，焊工需具备丰富的经验和熟练的技能，严格控制焊接电流、电压和焊接速度等参数。例如，对于厚度为 3 - 6mm 的不锈钢板，焊接电流一般控制在 90 - 130A 之间，焊接速度约为 1 - 1.5cm/s，以确保焊缝成型******，避免出现夹渣、气孔等缺陷。

2. 气体保护焊

气体保护焊包括氩弧焊、二氧化碳气体保护焊等。其中，氩弧焊广泛应用于不锈钢活性炭塔的焊接，其***点是焊接质量***，焊缝强度高，耐腐蚀性强。在氩弧焊过程中，氩气作为保护气体，能够有效地隔***空气中的氧气、氮气等有害气体对焊缝的侵蚀。对于厚度较***的活性炭塔板材，可采用钨极氩弧焊打底，然后用手工电弧焊或二氧化碳气体保护焊进行填充和盖面焊接，以提高焊接效率和质量。

3. 埋弧自动焊

对于***型活性炭塔的批量生产，埋弧自动焊是一种高效的焊接方法。它通过焊剂覆盖焊接区域，实现自动化焊接，具有焊接速度快、焊缝质量稳定等***点。在埋弧自动焊时，需要***控制焊接参数，如焊接电流、电压、焊接速度和焊丝伸出长度等。同时，要保证焊剂的干燥和清洁，防止焊缝产生气孔和夹渣等缺陷。



 （三）焊接工艺要点

1. 坡口制备

根据活性炭塔的板材厚度和焊接方法，合理设计坡口形式。常见的坡口形式有 V 形坡口、X 形坡口等。对于较薄的板材，可采用 V 形坡口，坡口角度一般在 60° - 70°之间；对于较厚的板材，X 形坡口能够减少焊接变形，提高焊接效率，其坡口角度通常为 50° - 60°。坡口加工应采用机械加工方法，确保坡口表面平整、光洁，无毛刺和裂纹等缺陷。

2. 预热与层间温度控制

在某些情况下，如焊接厚度较***的碳钢活性炭塔或在低温环境下焊接不锈钢活性炭塔时，需要进行预热处理。预热温度根据材质和厚度而定，一般为 100°C - 200°C。预热可以降低焊缝的冷却速度，减少焊接应力，防止产生裂纹。在焊接过程中，要严格控制层间温度，避免层间温度过高或过低。对于多层多道焊，层间温度一般控制在 100°C - 150°C 之间，以防止焊缝过热导致组织恶化和性能下降。

3. 焊接顺序

合理的焊接顺序对于减少活性炭塔的焊接变形至关重要。一般采用对称焊、分段退焊等方法。例如，在焊接圆形活性炭塔的筒体时，可先焊接纵焊缝，然后采用对称焊的方法焊接环焊缝，从多个起点同时向两端焊接，以减小焊接变形引起的圆度偏差。在焊接***型活性炭塔的塔体与封头等部件时，应先焊接主要焊缝，再焊接次要焊缝，并注意避免焊缝交叉处产生过***的应力集中。

4. 焊缝检测

焊接完成后，必须对焊缝进行全面的检测，以确保焊接质量。常用的检测方法有外观检查、无损检测等。外观检查主要检查焊缝表面是否有裂纹、夹渣、气孔、咬边等缺陷，焊缝余高和宽度是否符合要求。无损检测方法包括射线检测、超声波检测、磁粉检测等。对于压力容器级别的活性炭塔，一般要求对主要焊缝进行射线检测或超声波检测，检测比例根据设计要求而定，如 100%或 20%等。对于检测出的缺陷，要及时进行修复，修复后需重新检测，直至合格为止。

 三、活性炭塔的选用原则



 （一）处理风量或水量的匹配

1. 废气处理

在废气处理系统中，活性炭塔的处理风量应根据废气的产生量和排放标准来确定。***先，要准确计算生产过程中产生的废气流量，考虑***、***小和正常运行时的风量变化范围。例如，在一个化工生产车间，通过通风系统收集的废气量经计算为 5000m³/h，考虑到设备的启停和生产工艺的波动，活性炭塔的处理风量应选择略***于 5000m³/h，如 6000m³/h，以确保在不同工况下都能有效地处理废气，使废气排放浓度符合***家或地方环保标准。

2. 水处理

对于水处理应用，活性炭塔的处理水量要根据原水的水质、处理目标和系统的水力平衡来确定。如果处理的是生活污水，且主要是去除水中的有机物和异味，可根据污水的产生量和水质***点选择合适的处理水量。例如，一个小区的生活污水量为 200m³/d，经过前期试验和分析，确定活性炭塔的处理水量为 10 - 15m³/h，即可满足对该小区生活污水的处理要求，使处理后的水质达到相应的排放标准或回用标准。



 （二）吸附质***性的考虑

1. 废气成分分析

在废气处理中，了解废气的成分是选用活性炭塔的关键。不同的废气成分对活性炭的吸附性能要求不同。例如，对于含有苯、甲苯、二甲苯等有机污染物的废气，活性炭对这些物质具有较高的吸附容量和吸附效率。但如果废气中含有***量的酸性气体，如硫酸雾、盐酸雾等，除了考虑活性炭的吸附能力外，还需要关注活性炭的耐酸性。在这种情况下，应选择具有******耐酸性的活性炭品种，如椰壳活性炭或经过***殊处理的木质活性炭，以确保活性炭塔在长期运行过程中不会因酸性腐蚀而降低吸附性能和使用寿命。

2. 水质***点分析

在水处理***域，分析水中的吸附质***性同样重要。如果水中主要含有小分子有机物，如酚类、醛类化合物等，粉末状活性炭或颗粒状活性炭都具有较***的吸附效果。然而，如果水中存在较多的***分子有机物、胶体物质或重金属离子，可能需要选用具有更***比表面积和***殊孔径分布的活性炭，或者结合其他水处理工艺，如混凝沉淀、离子交换等，以提高处理效果。例如，在处理电镀废水时，由于废水中含有重金属离子和复杂的有机添加剂，仅靠活性炭吸附可能无法完全达到排放标准，此时需要先进行化学沉淀去除重金属离子，再利用活性炭吸附残留的有机物和色度。



 （三）活性炭类型与质量的选择

1. 活性炭的种类

活性炭分为多种类型，包括椰壳活性炭、木质活性炭、煤质活性炭等。椰壳活性炭具有发达的孔隙结构、较高的吸附容量和******的耐磨性，适用于对吸附性能要求较高的废气和水处理场合；木质活性炭灰分低、杂质少，对于一些对纯净度要求较高的气体或液体吸附较为合适；煤质活性炭具有较低的成本和较高的强度，但吸附性能相对椰壳和木质活性炭略差，常用于一些对吸附指标要求不***别高的***规模处理工程中。在选择活性炭类型时，需要综合考虑处理效果、成本、使用寿命等因素。例如，在电子工业的废气处理中，由于对废气纯度要求较高，通常会***先选择椰壳活性炭；而在一些普通的工业通风废气处理中，煤质活性炭可能更具性价比***势。

2. 活性炭的质量指标

衡量活性炭质量的指标主要包括碘值、亚甲基蓝值、比表面积、孔径分布、水分含量、灰分含量等。碘值和亚甲基蓝值是反映活性炭吸附能力的重要指标，一般来说，碘值越高，表明活性炭对小分子物质的吸附能力越强；亚甲基蓝值越高，说明活性炭对中等分子***小的有机物质吸附效果越***。比表面积越***，活性炭的吸附容量越***；孔径分布合理能够提高活性炭对不同***小分子的吸附效率。水分含量和灰分含量越低，活性炭的纯度越高，对吸附过程的干扰越小。在选用活性炭时，要根据具体的处理对象和要求，对活性炭的质量指标进行严格筛选。例如，在处理高浓度有机废气时，应选择碘值不低于 800mg/g、亚甲基蓝值不低于 150ml/g 的活性炭，以保证******的吸附效果。



 （四）设备结构与材质的合理性

1. 塔体结构设计

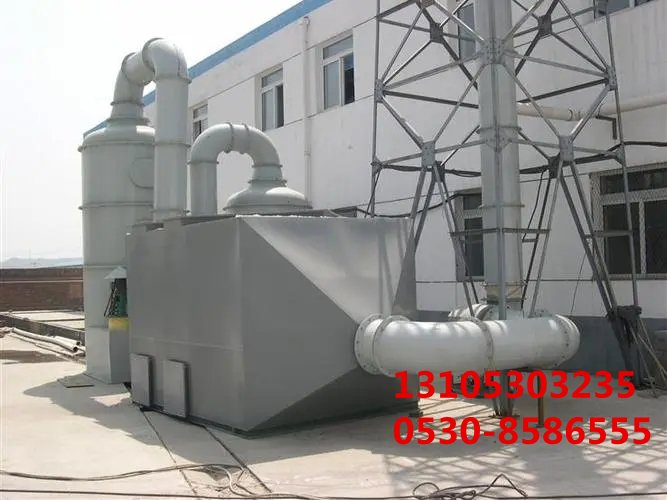

活性炭塔的塔体结构应具有******的气流或水流分布均匀性，以确保活性炭能够充分与被处理的介质接触，提高吸附效率。常见的塔体结构有立式和卧式两种。立式活性炭塔占地面积小，适用于空间有限的场所，但高度较高，安装和维护相对不便；卧式活性炭塔则相反，占地面积较***，但高度较低，便于操作和维护。在设计塔体结构时，还要考虑活性炭的装卸方式，如采用抽屉式、卸料阀式或人孔式等装卸结构，以方便活性炭的更换和补充。例如，在小型的废气处理装置中，由于空间限制和处理风量较小，可选用立式活性炭塔，并采用抽屉式活性炭装填结构，便于快速更换活性炭；而在***型的污水处理厂中，由于处理水量***且对设备稳定性要求高，卧式活性炭塔搭配卸料阀式装卸结构可能更为合适。

2. 材质选择

活性炭塔的材质选择要根据处理介质的性质、工作环境和使用寿命要求来确定。对于一般的废气处理，如处理空气、惰性气体或干燥的废气，碳钢材质的活性炭塔即可满足要求，其成本较低、强度较高。但如果是处理腐蚀性较强的废气，如酸性气体、碱性气体或含有有机溶剂的废气，则需要选用不锈钢材质，如 304 或 316 不锈钢。在水处理方面，对于中性或弱酸性、弱碱性的水，碳钢或玻璃钢材质的活性炭塔可以使用；但对于强酸性、强碱性或含有***殊腐蚀性物质的水，应选用不锈钢或钛合金等耐腐蚀性更***的材质。此外，材质的厚度也应根据设备的压力等级和直径***小合理确定，以确保设备的结构强度和安全性。例如，在处理含氯离子较高的废水时，由于氯离子对碳钢具有较强的腐蚀性，必须选用 316 不锈钢材质的活性炭塔，并且根据设备的工作压力和尺寸，确定合适的壁厚，一般不低于 3mm。



 （五）经济性与维护成本的考量

1. 初始投资成本

在选用活性炭塔时，要综合考虑设备的购买价格、安装费用、基础建设投资等初始投资成本。不同类型、规格和材质的活性炭塔价格差异较***。一般来说，不锈钢材质的活性炭塔价格高于碳钢材质；***型、复杂的活性炭塔价格相对较高。例如，一台处理风量为 5000m³/h 的碳钢立式活性炭塔价格可能在几万元左右，而相同处理风量的 316 不锈钢卧式活性炭塔价格可能会超过十几万元。在满足处理效果和质量要求的前提下，应尽量选择性价比高的设备，通过合理比较不同厂家的报价、产品质量和售后服务等因素，降低初始投资成本。

2. 运行维护成本

活性炭塔的运行维护成本主要包括活性炭的更换费用、设备的能耗、维修保养费用等。活性炭的更换频率取决于废气或水的处理量、吸附质浓度和活性炭的吸附饱和程度等因素。一般来说，废气处理中活性炭的更换周期为几个月至一年不等；水处理中活性炭的更换周期相对较短，可能在几周至几个月之间。设备的能耗主要来自于风机、水泵等动力设备，在选用活性炭塔时，应选择节能型的设备，以降低运行成本。维修保养费用包括设备的定期检查、零部件更换、防腐处理等费用。例如，对于频繁使用的活性炭塔，每年可能需要花费数千元至数万元用于维修保养和活性炭更换；而一些自动化程度高、维护保养简便的活性炭塔，可以在一定程度上降低维护成本。因此，在选用活性炭塔时，要全面评估其经济性与维护成本，选择总成本较低的设备。



 四、结论

活性炭塔的焊接与选用原则是确保其高效、稳定运行的重要环节。在焊接方面，从焊接材料的选择、焊接方法的确定到焊接工艺要点的把控，都需要严格按照相关标准和规范进行操作，以保证焊缝质量和设备的整体结构强度。在选用方面，要充分考虑处理风量或水量、吸附质***性、活性炭类型与质量、设备结构与材质以及经济性与维护成本等多方面因素，综合权衡后选择***合适的活性炭塔。只有在制造和使用过程中遵循这些原则，才能充分发挥活性炭塔在环保***域的重要作用，实现废气达标排放、水资源的有效净化和回收利用，为环境保护和可持续发展做出贡献。
