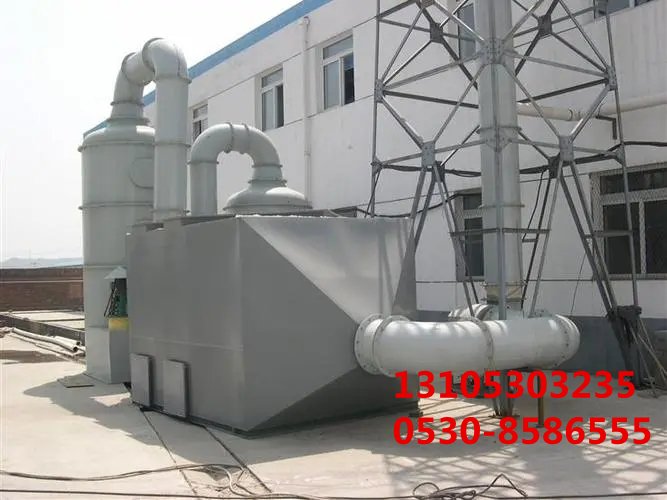

活性炭吸附塔配管图绘制的原则和要求
一、设计原则
1. **科学性与合理性**
- 配管图的设计应基于活性炭吸附塔的工作原理和实际工况，确保管道布局科学合理，有利于废气的均匀分布和充分吸附。
- 考虑活性炭的吸附***性、风速、风量等参数，合理确定管道直径、长度和走向，以减少阻力损失，提高吸附效率。
2. **安全性与可靠性**
- 配管图应符合***家及行业相关安全标准，确保管道系统在运行过程中安全可靠。
- 考虑到废气可能含有腐蚀性成分，应选用耐腐蚀的材料制作管道，并采取必要的防腐措施。
- 设置必要的安全阀、压力表等监测设备，以及紧急切断阀等应急装置，以确保在异常情况下能够及时处理。
3. **经济性与实用性**
- 在满足技术要求的前提下，尽量简化管道系统，减少不必要的弯头、三通等管件，以降低材料成本和施工难度。
- 考虑管道的维护和检修需求，设置必要的检修口和测试点，方便后续的维护和管理工作。
4. **美观性与协调性**
- 配管图应布局整齐、美观***方，与周围环境相协调。
- 管道的颜色、标识等应符合相关标准或规范，便于识别和管理。
#### 二、设计要求
1. **管道风速与风量**
- 根据废气的性质和处理要求，合理确定管道风速和风量。一般来说，管道风速应控制在10~20m/s之间，以确保废气在管道内的稳定传输和充分混合。
- 风量的计算应基于活性炭吸附塔的设计处理能力，并考虑到一定的余量，以应对可能的工况变化。
2. **空塔气速与过滤风速**
- 空塔气速是指气体通过吸附器整个横截面的速度，一般应控制在0.8~1.2m/s之间，以确保废气在吸附层内有足够的停留时间和接触面积。
- 过滤风速则是指气体通过活性炭滤层的速度，一般取0.2~0.6m/s之间，具体数值应根据活性炭的颗粒性质、堆积密度等因素确定。
3. **过滤停留时间**
- 过滤停留时间是指废气在活性炭滤层中的停留时间，一般应控制在0.2~2秒之间。过短的停留时间可能导致废气未能充分吸附即排出塔外；而过长的停留时间则可能增加管道系统的阻力损失和能耗。
4. **碳层厚度与间距**
- 碳层厚度应根据废气的处理量和活性炭的吸附性能来确定，一般取0.2~0.5米之间。过厚的碳层可能导致气流分布不均和阻力增加；而过薄的碳层则可能影响吸附效果。
- 碳层之间的间距也应合理控制，一般取0.3~0.5米之间，以便于废气在碳层间的扩散和吸附。
5. **管道材质与连接方式**
- 管道材质应选用耐腐蚀、耐高温、耐磨损的材料，如不锈钢、玻璃钢等。
- 管道连接方式应采用焊接、法兰连接等方式，确保连接牢固、密封可靠。对于需要经常拆卸的部件，可采用快速接头等便于操作的连接方式。
6. **图纸标注与说明**
- 配管图上应标注管道的规格、材质、流向等信息，以及设备的型号、规格、数量等关键参数。
- 对于***殊的设计要求或注意事项，应在图纸上进行详细说明或备注，以便施工人员准确理解和执行。
